Gatekeeper monitoring and logging

Grafana Dashboard를 통해 gatekeeper 모니터링을 하려 했으나
공식적으로 관리되어지는 dashboard가 없는 상황이었다.

• https://github.com/open-policy-agent/gatekeeper/issues/2081
• https://github.com/open-policy-agent/gatekeeper/issues/2070
• https://github.com/open-policy-agent/gatekeeper/issues/897

하여 검색되어지는 dashboard중 나름 최신인 다음 dashboard를 사용한 내용을 정리해보려 한다.

• https://grafana.com/grafana/dashboards/15763-kubernetes-opa-gatekeeper

prerequiste

prometheus와 grafana 그리고 gatekeeper가 준비되었다는 가정하에 아래와 같은 추가 component 배포 및 설정이 필요하다.

• gatekeeper dashboard
• kubernetes_sd
• opa-scorecard

kubernetes service discovery

gatekeeper에서 제공하는 metric을 수집하기 위한 service discovery를 수행하는 job을 지정해보자.
다음 링크를 참조하여 kubernetes_sd_configs를 사용하는 service discovery를 생성한다.

• https://mr100do.tistory.com/1540

실제 생성에 사용한 job은 다음과 같다.

- job_name: 'kubernetes-pods'
  kubernetes_sd_configs:
  - role: pod
  relabel_configs:
  - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
    action: keep
    regex: true
  - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
    action: replace
    regex: ([^:]+)(?::\d+)?;(\d+)
    replacement: $1:$2
    target_label: __address__
  - action: labelmap
    regex: __meta_kubernetes_pod_label_(.+)
  - source_labels: [__meta_kubernetes_namespace]
    action: replace
    target_label: kubernetes_namespace
  - source_labels: [__meta_kubernetes_pod_name]
    action: replace
    target_label: kubernetes_pod_name
  - source_labels: [__meta_kubernetes_pod_node_name]
    action: replace
    target_label: kubernetes_nodename

위에 지정한 nodename 부터 pod_name, namespace 등이 prometheus에 label로 선택이 가능하다.

이후 아래와 같이 annotation을 pod에 지정하여 service discovery에 의해 scrap이 이루어질수 있도록 한다.

$ kubectl get pod -l app=gatekeeper -n gatekeeper-system -o jsonpath='{.items[*].metadata.annotations}' | jq
{
  "prometheus.io/port": "8888",
  "prometheus.io/scrap": "true"
}
{
  "prometheus.io/port": "8888",
  "prometheus.io/scrape": "true"
}
{
  "prometheus.io/port": "8888",
  "prometheus.io/scrape": "true"
}
{
  "prometheus.io/port": "8888",
  "prometheus.io/scrape": "true"
}

opa-scorecard

위 dashboard는 opa-scorecard 라는 별도의 exporter를 요구한다.
실제 opa_scorecard를 prefix로 하는 metric으로 dashboard panel이 존재한다.

kubectl create ns opa-exporter
kubectl apply -f https://raw.githubusercontent.com/mcelep/opa-scorecard/master/exporter-k8s-resources/clusterrole.yaml
kubectl apply -f https://raw.githubusercontent.com/mcelep/opa-scorecard/master/exporter-k8s-resources/clusterrolebinding.yaml
kubectl apply -f https://raw.githubusercontent.com/mcelep/opa-scorecard/master/exporter-k8s-resources/deployment.yaml
kubectl apply -f https://raw.githubusercontent.com/mcelep/opa-scorecard/master/exporter-k8s-resources/service.yaml

위와 같이 opa-exporter를 설치하게되면 0.0.3 버전으로 설치가 되어 진다.
아래와 같이 0.0.4로 변경한다. (0.0.3에서는 몇가지 metric이 제공되지 않아 0.0.4로 해야 한다.)

$ kubectl get deploy opa-exporter -n opa-exporter -o jsonpath='{.spec.template.spec.containers[].image}'
mcelep/opa_scorecard_exporter:v0.0.4

이후 scrap을 위해 아래와 같은 annotation을 추가한다.

$ kubectl get pod -n opa-exporter -o jsonpath='{.items[*].metadata.annotations}' | jq
{
  "prometheus.io/port": "9141",
  "prometheus.io/scrape": "true"
}

kube-prometheus-stack 을 이용한 monitoring 환경 구성

아래와 같은 secret을 생성한다.

$ cat prometheus-additional.yaml
- job_name: "gatekeeper-metrics"
  static_configs:
  - targets: ["gatekeeper-webhook-service.gatekeeper-system:8888"]
$ kubectl create secret generic additional-scrape-configs --from-file=prometheus-additional.yaml --dry-run=client -oyaml > additional-scrape-configs.yaml
$ kubectl apply -f additional-scrape-configs.yaml -n monitoring
secret/additional-scrape-configs created

• https://github.com/prometheus-operator/prometheus-operator/blob/main/Documentation/additional-scrape-config.md

summary

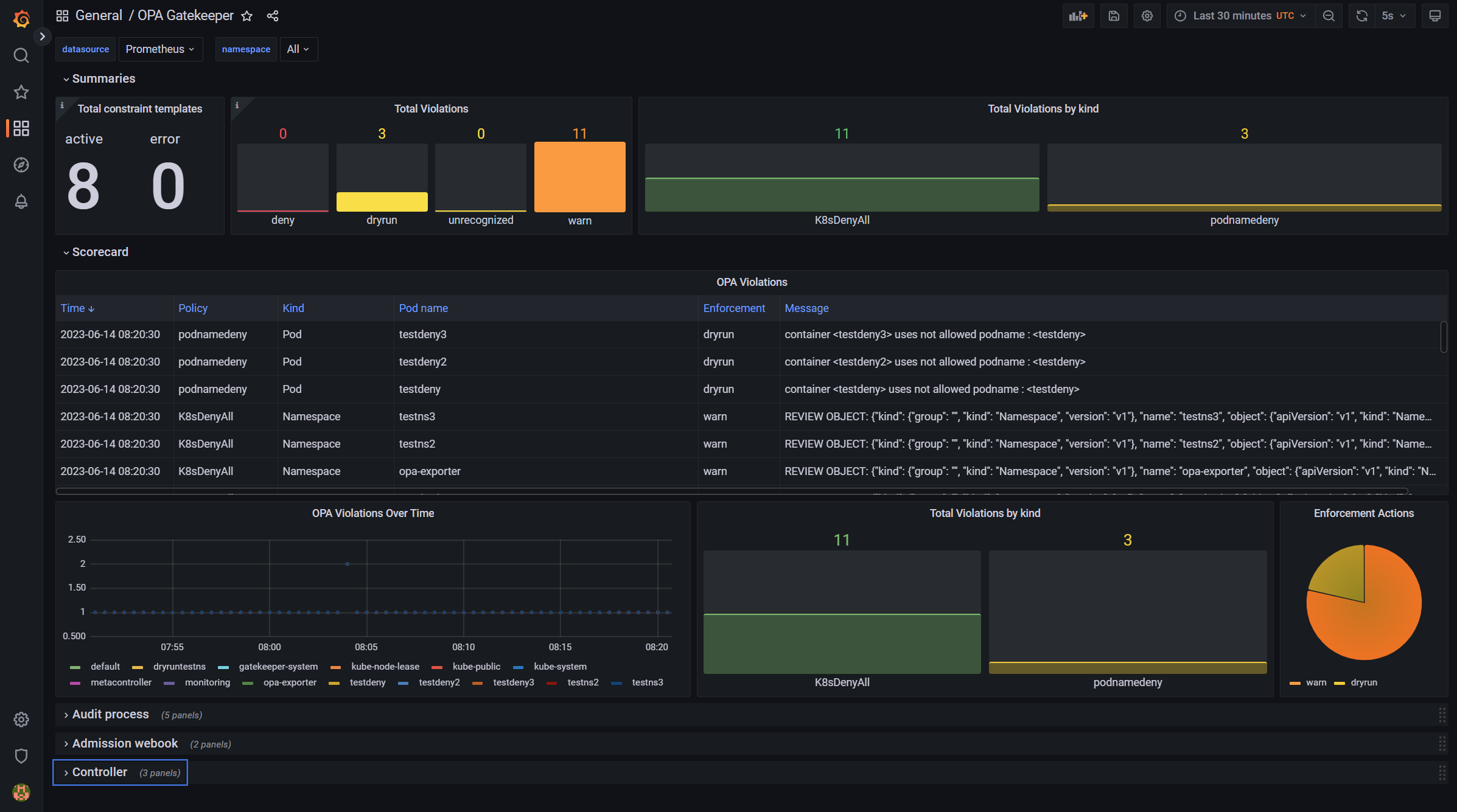

모든 작업을 완료하게 되면 아래와 같은 dashboard가 출력된다.(violation에 따라 dynamic 하게 변동이 된다.)

logging

kubectl 로 명령 수행시 deny된 경우 default 설정으로는 로그를 남기지 않는다.
실제 관리자가 이런 명령을 수행했는지 알기 위해 "--log-denies=true" argument를 gatekeeper-controller에 추가해준다.

$ kubectl get deploy/gatekeeper-controller-manager -n gatekeeper-system -o jsonpath='{.spec.template.spec.containers[].args}' | jq
[
  "--port=8443",
  "--logtostderr",
  "--exempt-namespace=gatekeeper-system",
  "--operation=webhook",
  "--operation=mutation-webhook",
  "--disable-opa-builtin={http.send}",
  "--log-denies=true"
]

이후 로그를 확인해보면 아래와 같은 로그가 남겨진다.

gatekeeper-controller-manager-5c4d66fb9c-r26r5 {"level":"info","ts":1686730427.7662854,"logger":"webhook","msg":"denied admission: container <testdeny> uses not allowed podname : <testdeny>","process":"admission","event_type":"violation","constraint_name":"custompodnamedeny","constraint_group":"constraints.gatekeeper.sh","constraint_api_version":"v1beta1","constraint_kind":"podnamedeny","constraint_action":"deny","resource_group":"","resource_api_version":"v1","resource_kind":"Pod","resource_namespace":"default","resource_name":"testdeny","request_username":"masterclient"}

• https://open-policy-agent.github.io/gatekeeper/website/docs/violations/#log-denies

metric

아래 metric들이 기본제공된다.

• https://github.com/open-policy-agent/gatekeeper/blob/master/docs/Metrics.md
